在激光驱动系统中，TEC（半导体制冷器）和PID（比例-积分-微分）控制算法是保障激光器稳定工作的核心组合——TEC是实现温度调节的执行器件，PID是实现精准温控的“大脑”，二者协同作用，解决激光器对温度敏感的关键问题。

一、 TEC（Thermoelectric Cooler，半导体制冷器）

1.核心原理TEC基于珀尔帖效应工作：当直流电通过两种不同半导体材料组成的电偶对时，电偶对的一端会吸热（制冷），另一端会放热（制热），通过改变电流的方向和大小，可精准控制制冷/制热的速率和温度。

2.在激光驱动器中的作用激光器（尤其是半导体激光器）的核心性能参数（输出功率、波长、光谱线宽）对温度极其敏感，温度漂移会直接导致激光性能劣化：

• 温度升高时，半导体激光器的阈值电流上升、输出功率下降，波长会向长波方向漂移
• 温度波动会引发输出光的功率抖动，影响激光应用的稳定性

TEC作为激光驱动器的温控执行单元，直接与激光器的热沉贴合，通过制冷或制热，将激光器的工作温度稳定在设定的目标值（通常是25℃或激光器最佳工作温度），抵消环境温度变化和激光器自身发热带来的影响。

3. 关键特性

• 无机械部件：体积小、噪音低、响应速度快，适合集成在小型激光驱动模块中
• 双向控温：既能制冷也能制热，适配宽范围环境温度；
• 精度可控：配合闭环控制，温控精度可达±0.1℃甚至更高。

二、 PID（比例-积分-微分）控制算法

1. 核心原理PID是一种经典的闭环反馈控制算法，通过计算设定值与反馈值的偏差，按比例（P）、积分（I）、微分（D）三个环节的加权组合输出调节信号，驱动执行器件消除偏差，实现目标量的精准稳定控制。

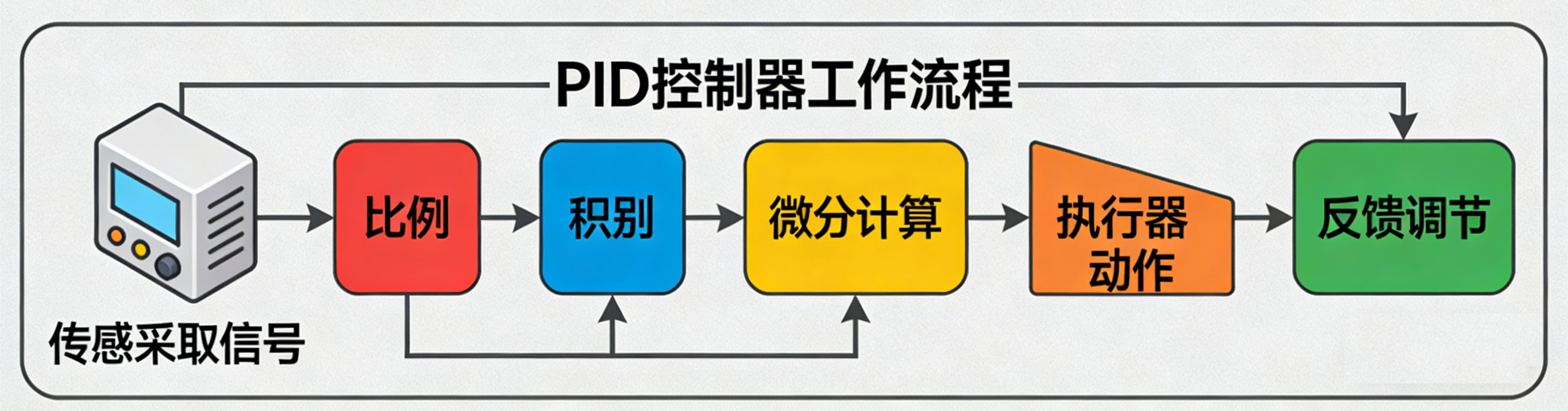

2. 在激光温控中的作用在激光驱动系统中，PID算法是温控闭环的核心控制器，其工作流程如下：

• 反馈采集：通过热敏电阻、热电偶或温度传感器，实时采集激光器的工作温度
• 偏差计算：对比采集的实时温度与目标温度，得到温度偏差
• PID调节：根据偏差的大小、累积量和变化速率，计算出对应的控制信号
• 驱动TEC：将控制信号转化为TEC的驱动电流，调节TEC的制冷/制热功率，逐步消除温度偏差

3. 与TEC的协同要点

PID参数的整定直接决定温控效果，需与TEC的特性深度匹配：

• 比例系数过大会导致温度超调（超过目标值），过小会导致调节速度慢
• 积分系数可消除稳态偏差（如TEC散热不足导致的温度偏移），但过大会增加调节滞后
• 微分系数可抑制温度波动（如环境温度突变），避免TEC频繁启停，提升稳定性

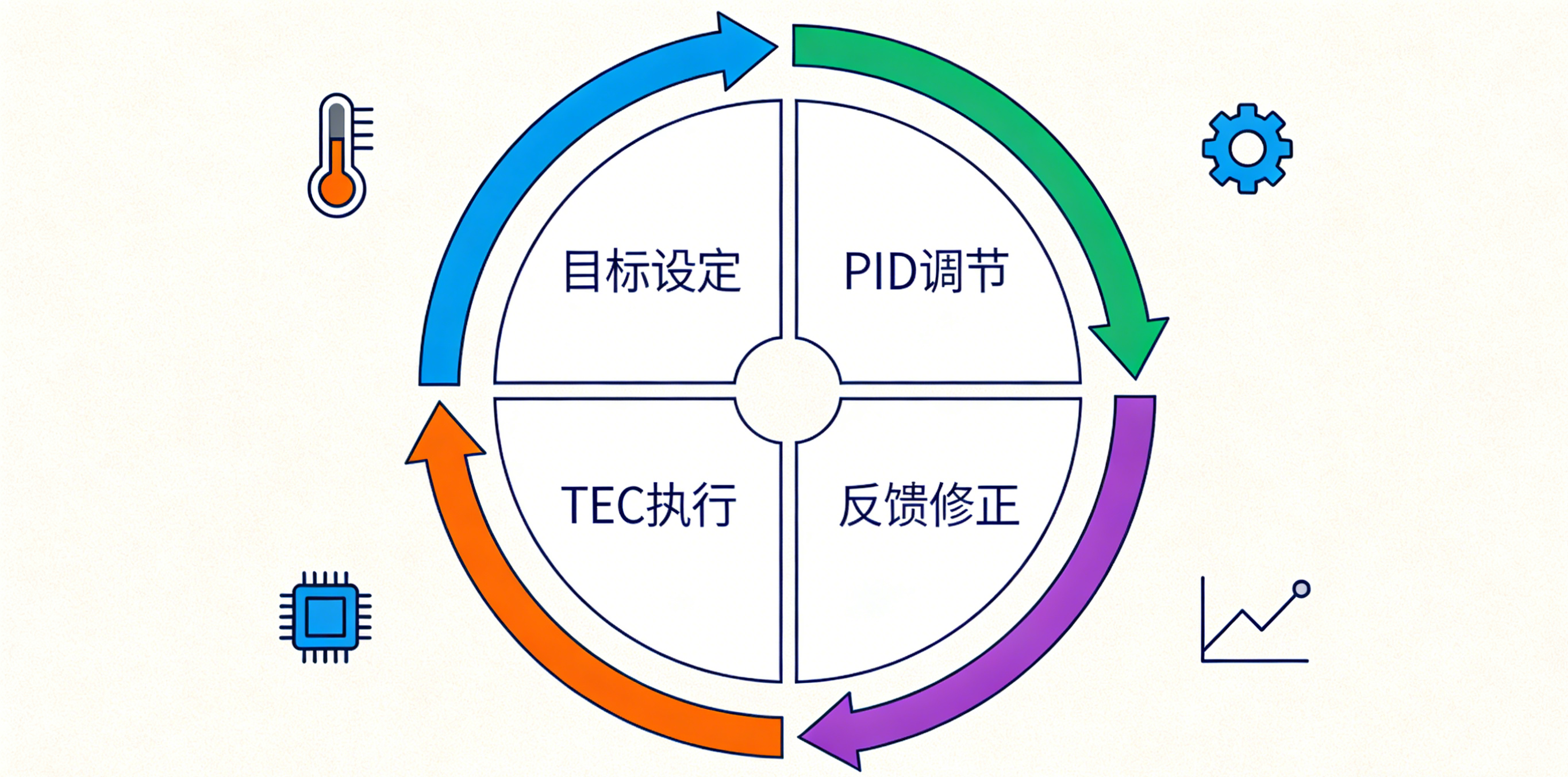

三、 TEC与PID的协同价值

在激光驱动系统中，PID负责精准“指挥”，TEC负责高效“执行”，二者缺一不可：

• 如果没有PID控制，TEC只能以固定功率工作，无法根据温度变化动态调节，温控精度极差
• 如果没有TEC，PID算法缺少执行载体，无法实现温度调节

二者的协同配合，可将激光器的温度波动控制在极小范围，保障激光输出的稳定性和一致性，是高精度激光应用（如光纤传感、激光通信、激光测量）的底层技术支撑。

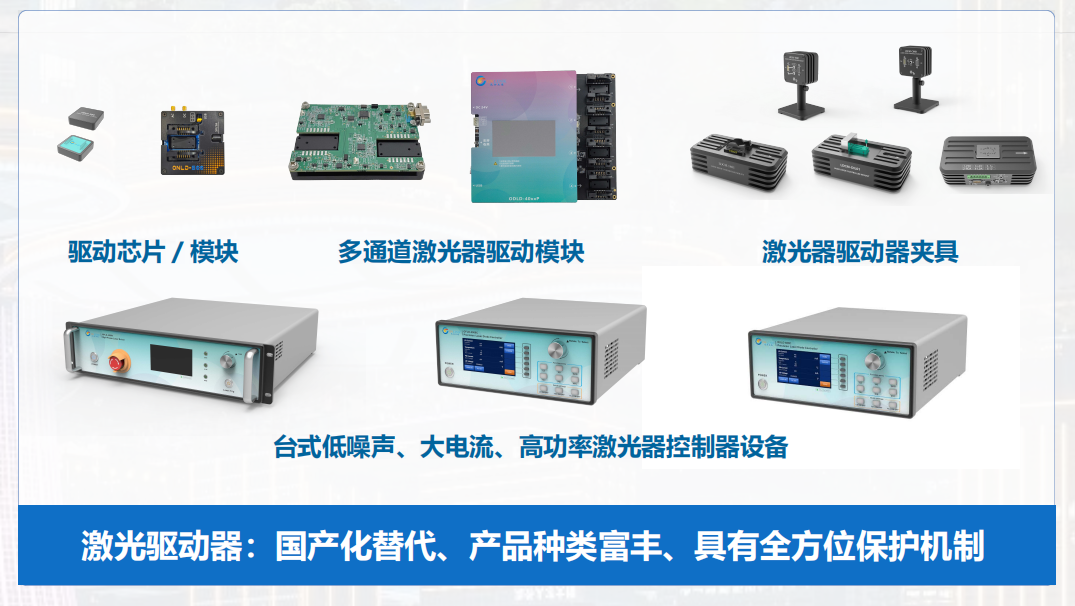

武汉光谷互连作为国内领先的半导体激光器控制器制造商，可提供多种不同封装类型，满足不同应用需求的激光器驱动器及配套测试夹具。
