分布式声波传感（Distributed Acoustic Sensing，简称DAS）是一种基于光纤传感技术的新型监测手段，它利用普通通信光纤作为传感介质，实现对光纤沿线声波振动信号的分布式、高分辨率、实时监测。

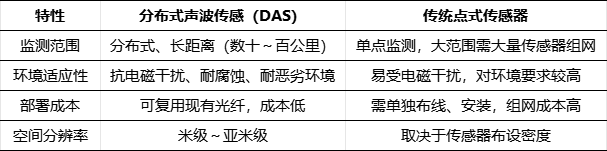

与传统传感技术的对比

核心原理

分布式声波传感的核心是瑞利散射效应：当激光脉冲在光纤中传输时，会与光纤内部的微观不均匀结构发生散射，其中后向瑞利散射光的相位会随光纤的微小形变（由外界声波振动引起）而变化。

工作流程可概括为：

1. 传感主机向光纤发射窄带激光脉冲
2. 光纤沿线各点产生的后向瑞利散射光被主机接收
3. 主机通过分析散射光的相位变化，反演光纤对应位置的振动强度与频率
4. 结合激光脉冲的传输时间与光速，可精准定位振动发生的位置

特点

• 无需在光纤上部署额外传感器，一根光纤即可实现沿线连续无间隙的监测，监测距离可达几十甚至上百公里，定位精度可达米级甚至亚米级。
• 高灵敏度与响应速度能捕捉微弱的声波振动（如脚步声、车辆行驶声、地质微破裂声），响应频率范围覆盖从几Hz到几十kHz，可满足不同场景的监测需求。
• 抗干扰能力强光纤本身绝缘、耐腐蚀、抗电磁干扰，适用于高温、高压、强电磁、易燃易爆等恶劣环境（如油气管道、矿山、电力线路）。
• 复用性与低成本可直接利用现有通信光缆（如电信光缆、电力光缆的备用纤芯）进行传感，无需单独铺设传感光纤，大幅降低部署成本。

典型应用场景

• 油气行业

监测油气管道的泄漏、第三方施工破坏；

井下监测（如压裂过程监测、油井生产动态监测）。

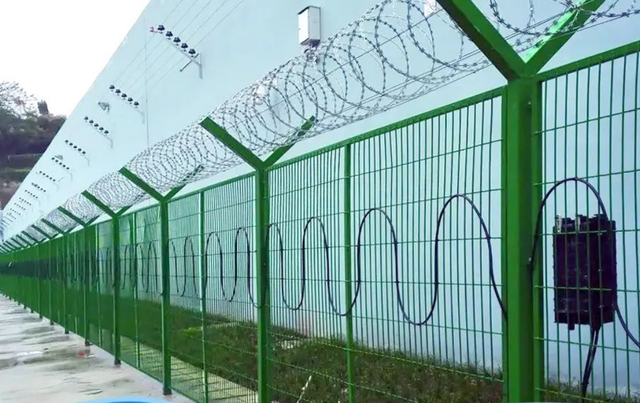

• 安防与周界防护

用于机场、铁路、边境、核电站等重要区域的周界入侵监测，可识别攀爬、挖掘、车辆闯入等异常行为。

• 地质与土木工程

监测地震、山体滑坡、泥石流等地质灾害的前兆信号；

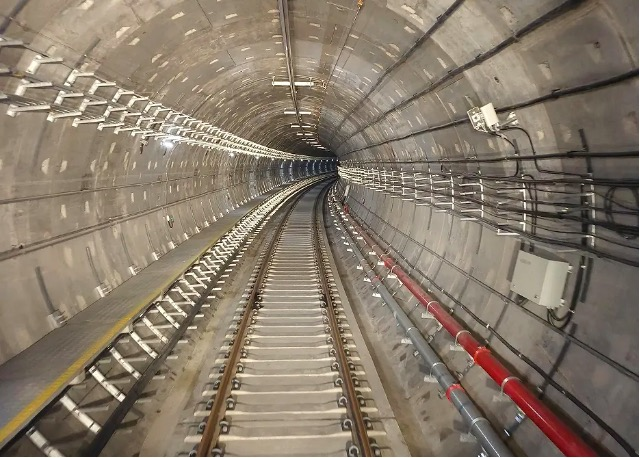

桥梁、隧道、大坝等大型结构的健康监测，捕捉结构形变、裂缝扩展引发的振动。

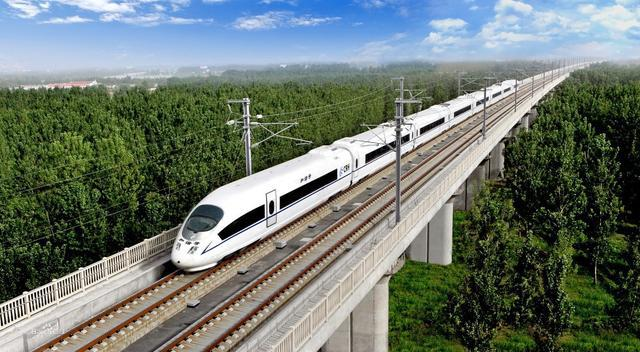

• 交通监测

监测铁路轨道的列车运行状态（如车速、车轴数、故障预警），或公路的车流量、车型识别。

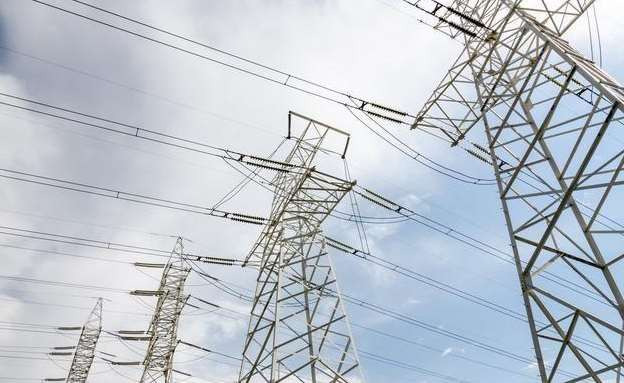

• 电力行业

监测输电线路的覆冰、舞动、杆塔倾斜等异常，保障电网安全运行。

武汉光谷互连深耕光纤传感领域，依托分布式声波传感技术，打造出领先的分布式声波传感（DAS）产品解决方案。方案可借助普通通信光纤实现长距离、全分布式、高分辨率的声波振动实时监测，兼具抗电磁干扰、环境适应性强、部署成本低等优势，能广泛适配油气管道监测、重要区域周界安防、地质灾害预警、交通及电力设施安全监测等多元场景，为各行业的安全运行与高效管理提供有力的技术支撑。

产品简介

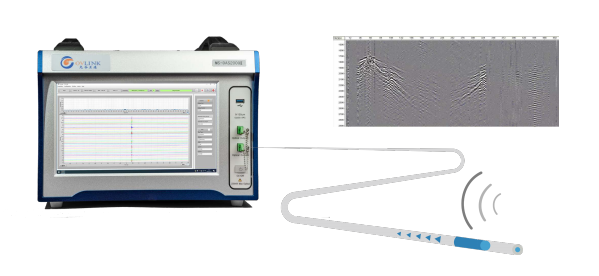

1. 分布式声波传感系统

MS-DAS   系统是一款具有世界领先水平的分布式声波传感产品。该产品采用自主设计的沿轴向连续后向散射增强的微结构光纤，基于光相干探测的光时域反射传感技术，能够连续记录长距离光纤沿线的声波信号传递和声场空间分布。该系统最小可探测应变可达亚纳应变，响应频带覆盖次声频段至超声频段，可应用于地震波、微振动和微应变等的分布式测量，在资源勘探、地震监测、管道安全、周界安全等领域中应用潜力巨大。

• 探测距离 ：0-20km（可扩展至 50km）
• 探测频率 ：0-100kHz
• 响应频段 ：0.01Hz-50kHz
• 空间采样间隔 ：10cm（最低）
• 事件分辨率 ：最小 1m ，可设置
• 空间分辨率 ：2m/ 5m/ 10m（微结构光纤）
• 单模光纤底噪 ：＜ 0 .01nε/ √ Hz@ 10-100Hz
• 微结构光纤底噪 ：＜ 0 .005nε/ √ Hz@ 10-100Hz

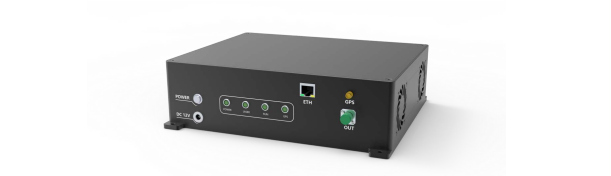

2. DAS解调仪模块

一体式的分布式光纤声波传感解调仪模块，集光学和采集处理单元为一体，基于  Φ-OTDR  的原理，以微结构散射增强光纤和单模光纤为传感器，对瑞利散射光进行探测解调，从而获得振动频率和幅度信息。产品拥有独立知识产权，性能稳定、安全可靠、便于集成，已广泛用于基础设施健康、防外破、防入侵监测。

• 最大探测距离 ：50km*
• 空间分辨率 ：5~50m 可调
• 光纤类型 ：微结构光纤 / 单模光纤
• 灵敏度 ：0.1nε/ √ Hz@>10Hz
• 响应频段 ：0.1Hz-25kHz
• 定位精度 ：4m（最小）
