油气管道的启用和运维过程中，清管活动扮演了一个至关重要的角色。这一过程不仅能够提升流体流动速率和生产效能，而且有助于减少管内腐蚀、确保生产安全、降低维护开支、实施在线监测以及延长管道使用年限。

然而，当清管器在管道某处卡住且难以迅速定位时，不仅会阻碍油气正常流通，还威胁到管道的安全。因此，在清管过程中对清管器进行有效的跟踪和定位显得尤为关键。

武汉光谷互连科技有限公司推出的光缆路由定位仪这一创新工具可为油气管道清管作业提供有力支持。

    光缆路由定位仪应用案例

国家管网某输气站，管道里程39km，光缆里程43.7km。使用武汉光谷互连科技有限公司光缆路由定位仪来实时监测清管器的位置和状态，为跟球作业提供保障支持。

进球站

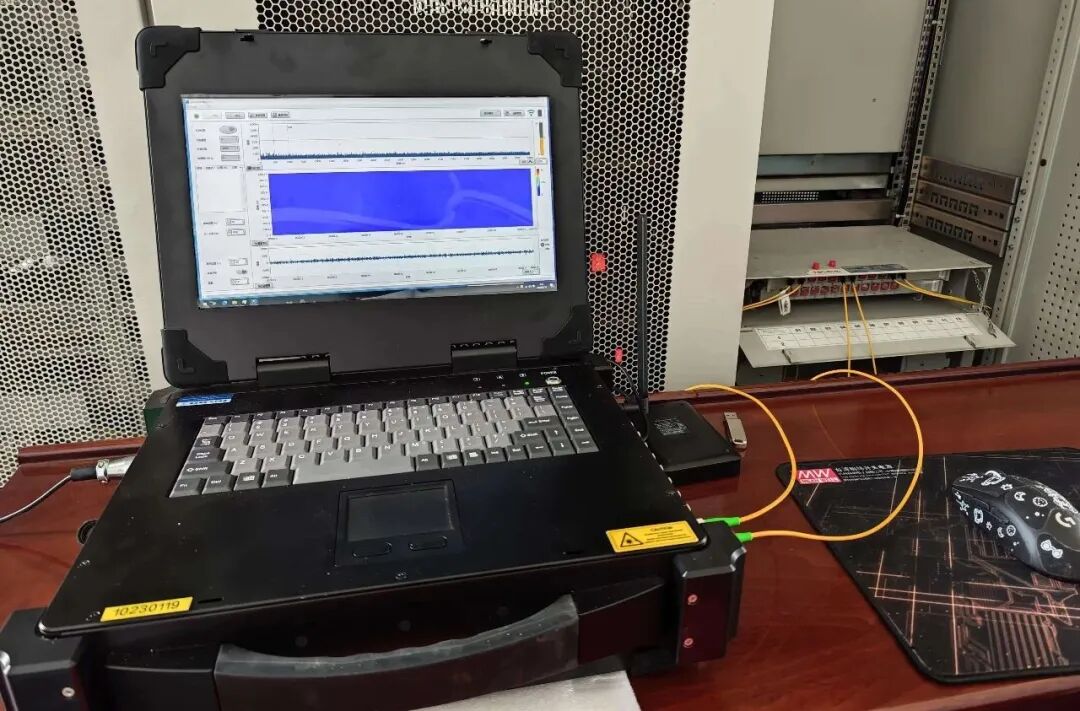

设备安装调试

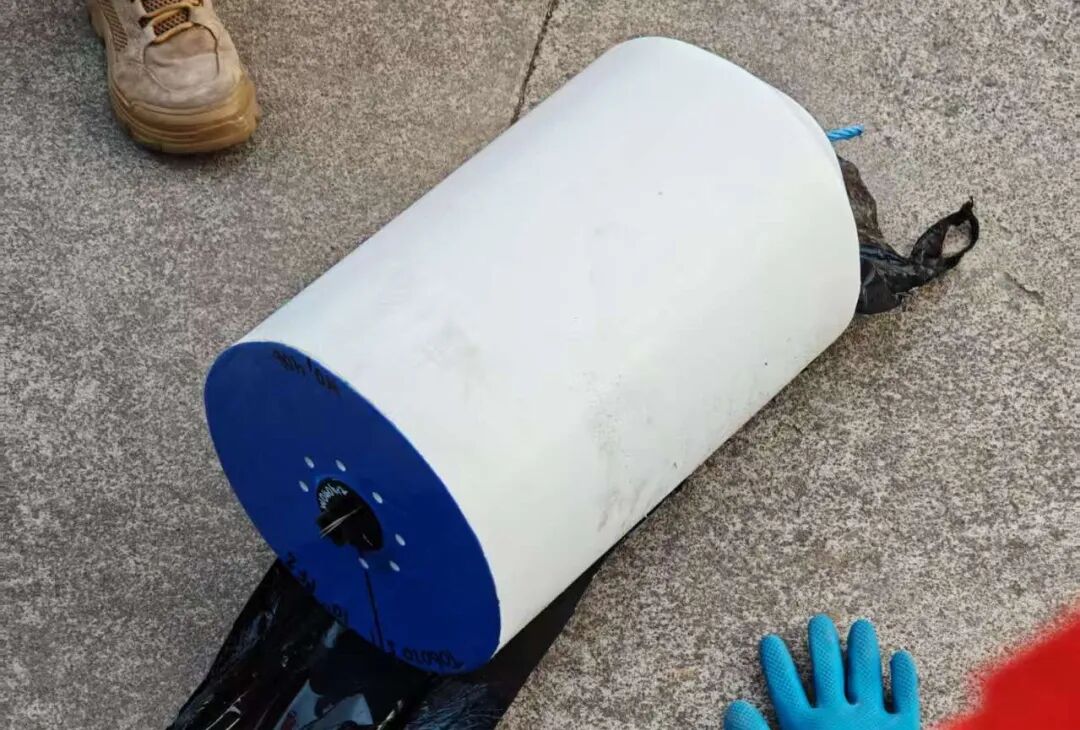

泡沫几何内检测装置

注：泡沫型几何内检测器（属于通过性最强的一种，换成皮碗型、直板型清管器，振动信号会更加明显）

测试效果：

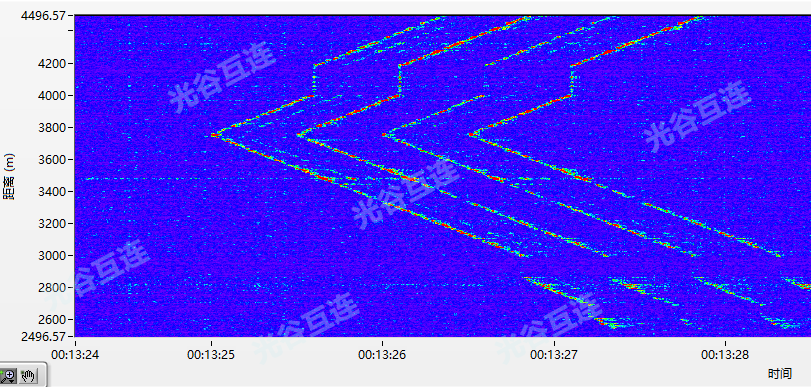

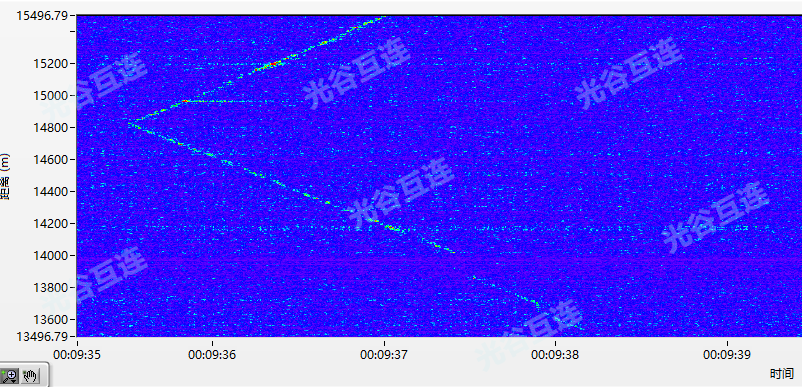

V字信号清晰，尖端部分代表清管器当前所在位置。

    清管器跟踪技术比较

现阶段，监控油气管道清管过程的方式主要有GPRS智能跟球系统、工业听诊器监听技术以及基于分布式光纤振动传感技术的定位系统。

• GPRS智能跟球系统

GPRS智能跟球系统主要由发射机、定标盒接收机和软件平台四部分组成。通球前需要将发射机安装在清管器上不断发射可以穿透金属管壁的22~23Hz低频信号。同时在管道路由放置一定数量的定标盒。清管器经过时定标盒会被激活并记录时间，通过GPRS将清管器当前位置信息上传至服务器，实时获取清管器的位置。

GPRS智能跟球系统在油气管道沿线通信网络良好时使用效果较好，但如果沿线为山区或沙漠地区，不适宜放置定标盒或者管道途径信号不好的地区时，就具有一定的局限性，且埋设定标盒需重新开挖施工，且需要重新标定，运维费用高。

• 工业听诊器监听

清管器在管道运行中具有的特定的声纹和振动特性，并且振动信号短时间内不会改变，具有可重复性和规律性。利用这一特性，可将工业听诊器安装在油气管道上，当在清管作业过程中清管器经过听诊器附近时，通过工业听诊器实时监听油气管道的特殊振动信号，通过数据处理与分析，即可推断出清管器的实时位置与速度。

工业听诊器监听技术对于未敷设光缆的老旧管道具有优势，同时也能监听管道沿线的泄漏情况，各种管线均能使用，但是相比其他技术来说监测距离有限，并且安装时需要挖出管道，完成后需回填，安装存在不便。

• 分布式光纤振动传感定位

采用分布式光纤振动传感技术进行清管器跟踪定位的工作原理是基于相干瑞利散射原理，利用管道同沟敷设光缆中的光纤来采集清管器移动过程中与油气管道管壁摩擦、撞击焊缝产生的振动信号，进而定位清管器位置。

当光纤受到外界振动的影响时，瑞利后向散射光的相位就会发生变化。根据光纤的弹光效应，光纤受到的横向振动的幅值与光纤轴向应变的大小成正比，并且相位变化与外界振动的变化呈线性关系。

通过检测瑞利后向散射光相位或者强度的变化，便可以还原外界振动事件的震动信号。

分布式光纤振动传感定位系统具有不需要额外铺设传感器、不需开挖动土、维护成本低、不受网络通信影响等优势，是未来清管器跟踪定位技术的重要发展方向。

武汉光谷互连科技有限公司拥有专业技术团队和完善的售后服务体系，欢迎您进一步了解咨询。
