解决方案Solution

模块化测试平台 OMTP 系列是一款可扩展可编程的多槽位通用光学测试平台，是构建光学制造自动化测 试系统的理想解决方案。此系列产品分为 OMTP-08 和 OMTP-12 两个型号，其中 OMTP-08 可通过 5 寸高清触 摸屏或上位机控制，最多可提供 8 个槽位接入各种子模块， OMTP-12 不带显示屏，可通过上位机控制，最多可提供 12 个槽位接入各种子模块。支持的子模块有可调谐光源 模块、稳定光源模块、宽带光源模块、可调光衰减器模块、 光开关模块、功率计模块、光谱仪模块等。

性能特点

• 平台 + 模块化设计，兼容多种光学性能测试模块， 配置灵活，易扩展

• 机箱内置槽位识别、上电控制等功能，支持热插拔

• 紧凑型测试平台，最多可提供 12 个槽位

• 支持触摸屏或上位机控制，提供 USB/RS232/ 网口 等多种通讯控制接口

• 采用标准机箱设计，适合机架安装或者桌面测试

适用领域

• 实验室光学性能测试与验证

• 光学器件制造测试系统

• 通讯设备测试自动化系统

• 智能制造控制系统

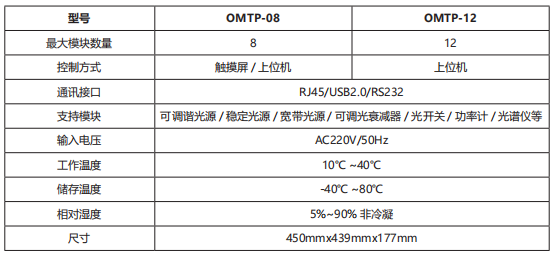

技术参数

可调谐光源模块

MTS-400

可调谐光源模块 MTS-400 是一款 1 至 4 通道数量自行选择的模块化可调谐光源，每个通道均可独立控 制和设置。该光源具有输出功率大、线宽小、分辨率高、C/C++ 波段和 L 波段全波段可调谐等特点，非常适合 40G/100Gbpcs 的长距离高速光纤通信系统的光源，以及 C 波段的 DWDM 光无源器件和光电探测的测试及测 量。可用于 DWDM 系统研发、光纤激光、光纤链路、光器件测试等领域， 可与本公司其他模块化产品组合使用。

性能特点

• 支持 1~4 通道可选

• 调谐范围大，C/C++ 波段和 L 波段全波段可调

• 边模抑制比高

• 输出功率和稳定度高

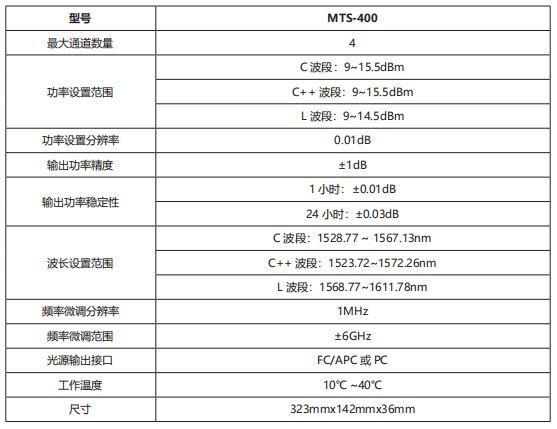

技术参数

稳定光源模块

MLS-40

稳定光源模块 MLS-400 是一款 1 至 4 通道数量自行选择的模块化定稳定光源，每个通道均可独立控制 和设置。采用标准的蝶形半导体激光器，结合高精度的 ATC 和 ACC（APC）控制电路，实现极高的波长稳定性 和功率稳定性，是广大器件制造厂家、科研单位、高校实验室进行光器件特性检测、器件老化实验、器件耦合等 应用领域的理想设备，可与本公司的其它模块化产品组合使用。

性能特点

• 支持 1~4 通道可选

• 波长稳定性和光功率稳定性好

• 输出功率单独可调

• 高精度的 ATC 和 ACC（APC）电路

• CWDM 或 DWDM 或 LAN-WDM 任意波长可选

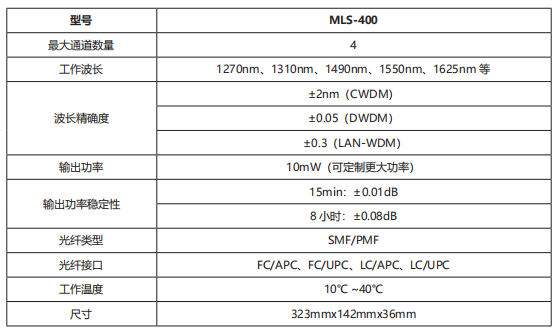

技术参数

可调光衰减器模块

ATS-400

可调光衰减器模块 ATS-400 是一款 1 至 4 通道数量自行选择的模块化单模可调光衰减器，每个通道均可 独立控制和设置，最大衰减范围支持 40dB 或者 60dB 可选。模块支持开环模式、闭环模式、恒功率模式等衰减 调节模式，具有衰减精度高，使用场景广泛等特点，可与本公司的其它模块化产品组合使用。

性能特点

• 支持 1~4 通道可选

• 支持开环模式、闭环模式、恒功率模式

• 支持光闸关闭功能

• 支持输入光、输出光监测

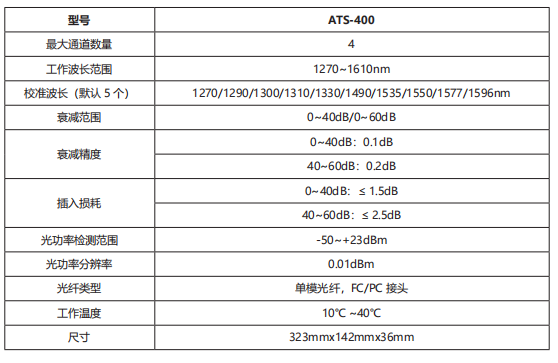

技术参数
