BERTWave E8226F 是一款8 通道、高速率、高性能的误码测试仪，专为1.6T 及以下速率的PAM4/NRZ 信号系统验证而设计。该仪器可同时支持8 个独立通道的误码测试，覆盖光模块及芯片互联的测试需求。

应用领域

•    高端光通信模块研发与生产测试

•    光器件及子系统研发与生产测试

•    光模块批量生产质量管控

•    系统集成与运维测试

•    传输组件验证

性能特点

•    通道模式：8 通道均支持PAM4/NRZ 调制和多Lane 并行测试，各通道BER 实时显示，快速定位故障Lane.

•    NRZ 码型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31

•    PAM4 码 型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user defined

•    NRZ 速率：26 .5625Gbps,27 .89Gbps，27 .954Gps，28 .05Gbps，28 .125Gbps，28 .2Gbps，28 .9Gbps，48.66Gbps，49.7665Gbps，51.5625Gbps，53.125Gbps，56Gbps，56.25Gbps；106.25Gbps

•    PAM4 速 率：26 .5625GBd,27 .89GBd，27 .954GBd，28 .05GBd，28 .125GBd，28 .2GBd，28 .9GBd，48.66GBd，49.7665GBd，51.5625GBd，53.125GBd，56GBd，56.25GBd；106.25GBd

•    时钟：用户可灵活配置时钟频率，适配不同速率和测试需求

•    输出极性：用户可灵活配置数据信号逻辑极性

•    发射端支持7 TAP 预加重设置，支持输出幅度设置

•    接收端支持GAIN 和CTLE 设置

•    支持KP4-RS（544，514）FEC 功能

•    测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时

•    通讯接口：支持RS232、LAN、USB，使用上位机软件控制

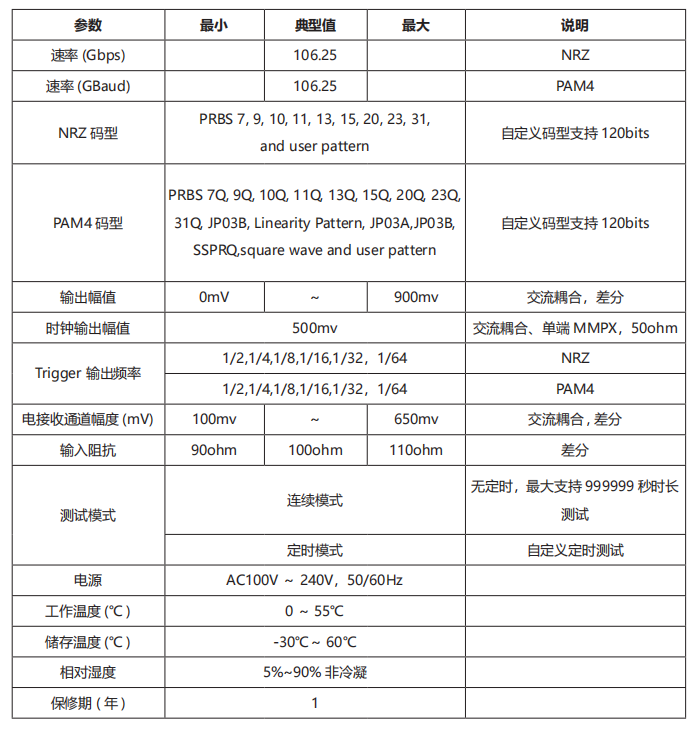

技术参数
