800G 四通道一体机 (BT4856E-L) 是一款集成误码仪、MCB 板、TEC 温控单元的误码综合测试系统,该一体机可同时对4 个高速线缆模块或光模块进行误码测试，支持硬件FEC 功能，每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选；支持 MCB 板和TEC 模组快速更换，兼容 OSFP、QSFP-DD、QSFP28、QSFP56、QSFP112 等多种不同封装形式的模块。TEC 空载温度可到 -25℃～90℃，4 个端口独立控温，支持同时测试不同的温度。

应用领域

•    光收发模块（QSFP-DD/OSFP/QSFP28）研发和生产，特别是并行 LPO 400G、800G 产品

•    各种400G、800G 高速线缆（QSFP-DD/OSFP/QSFP28）的研发和生产

•    系统设备供应商来料质量检验和生产

•    系统设备的安装和故障解决

性能特点

•    集成误码仪、MCB 板、TEC 温控单元，可同时测试4 只高速线缆模块或光模块

•    兼容各种不同封装的光模块测试，支持接口更换

•    速率支持范围：24 .33～56GBd，各通道可独立配置为 NRZ 或 PAM4 信号格式

•    支持多种测试码型，PRBS7Q～PRBS58Q、SSPRQ 和自定义码型等

•    支持 KP4-RS（544，514）FEC 功能

•    输出极性翻转，

•    发射端支持 7 TAP 预加重设置

•    支持输出幅值设置

•    TEC 制冷制热部分采用分体式独立设计，可以拆卸更换或者维护

•    TEC 制冷片支持AC 快速连续升降温，超长的TEC 寿命（专利技术订制）

•    超大的制冷量和温度差，负载4 支 800G DR8 的情况下，DDMI 上报温度最低达到 -25 度，最高 90 度

•    双面TEC 制冷制热，效率更高；4 个端口独立控温，支持同时测试不同的温度

•    独立气缸，每个通道的气缸可单独控制，通道间无影响

•    通讯接口：网口，使用上位机软件控制

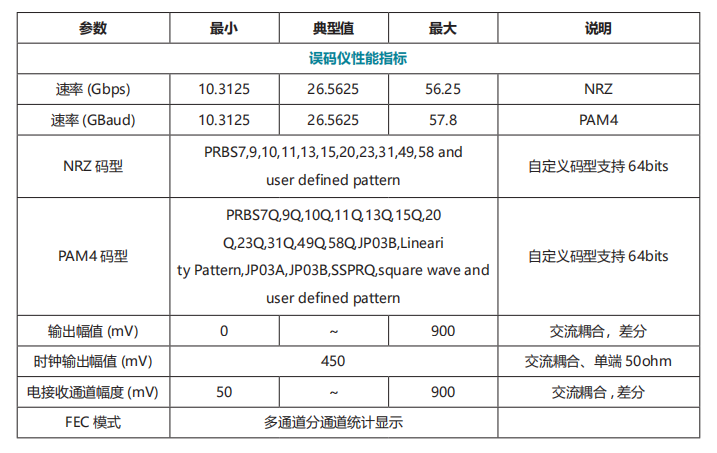

技术参数

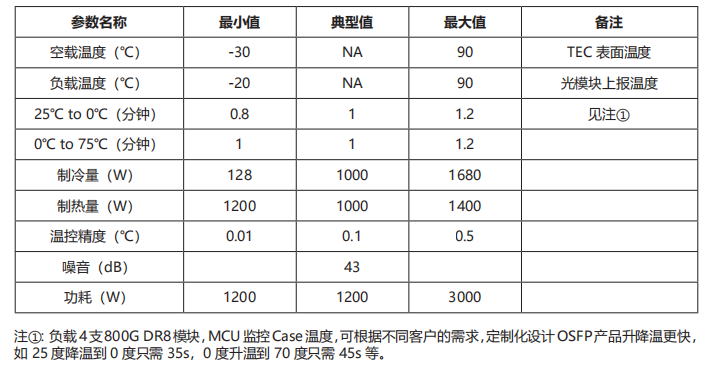

TEC 技术指标

产品优势

•    品质优势：作为行业最先提出TEC 误码仪一体机的供应商，有着多年的实战经验，设备安全、可靠性、寿命长、稳定性好等，在行业处于领先的地位

•    效率优势：作为行业唯一能制造工业级温度的TEC 一体机，设备升降温速度领先于行业，处于龙头地位

•    温度范围更宽：2 端口的工业级 -45 度到 100 度的温变范围；800G 光模块4 端口的上报温度 -20 度到 90度范围

•    绿色环保：采用零噪音技术，核心的零部件都用著名品牌，部分零部件可靠性要求达到工业军工级标准；低功耗，节省电能能耗，节能环保

•    可订制 8 端口测试一体机；可根据客户需求定制测试系统

支持的测试项目

•    支持光模块的光眼图测试，提供三温环境和高速信号源

•    支持灵敏度测试，提供三温环境，提供高速信号源和接收端误码分析，支持非 FEC 模式和 FEC 模式测试

•    支持线缆的线序测试，包含通道线序测试和通道极性测试

•    支持功耗测试，监控光模块/线缆模块的工作电压和工作电流，计算各个温度点下的功耗

•    支持电压拉偏测试，提供电压拉偏设置，3 .1V 至 3 .5V，设置精度0 .01V

•    支持模块内部寄存器参数读写

•    支持 Gearbox 模块测试

•    支持模块的 DDM 温度校准

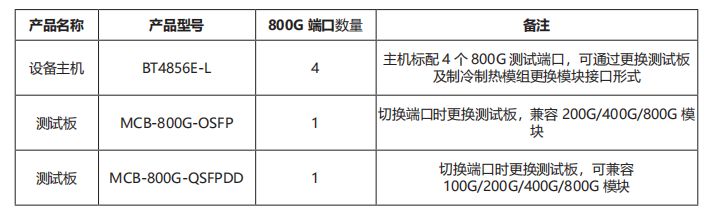

产品选型
