产品简介

PDH稳频控制箱可实现激光频率的快速锁定以及失锁快速判断并重新进行锁定，可以长时间稳定运行。其控制带宽控制不低于10 kHz，调制频率不低于5MHz，ADC的附加噪声小于10 mV/√Hz(10mHz-1Hz)。

PDH激光稳频控制箱，其内部集成有激光器、稳频光路和锁定控制器。控制箱可分别实现激光频率锁定、光功率稳定以及RAM控制，用户可根据需求自由选择。

PDH锁定控制箱内部集成有调制解调模块、环路滤波器模块等，集误差信号产生，PID伺服，PZT驱动功能于一体，可为多种常见的稳频技术提供锁定控制，如吸收光谱、饱和吸收光谱、调制谱、调制转移谱以及PDH技术等。

该锁定箱中前面板具有触摸屏，可直接对系统进行参数设置及调整，读取系统状态；具有旋钮，可对内置激光器进行频率调整。后面板具有一个采用RS422协议的通信接口， 可以进行外部通信；具有两个±12V的供电接口，为光电探测器或其他器件提供电源。

产品特点

• 实现基于FPGA的全数字化激光自动锁频

• 可实现激光频率的快速调节

• 可实现激光频率的自动锁定及重锁定

• 可实现激光功率的稳定

• 可实现相位调制中产生的RAM的抑制

• 可实现锁频、功率控制、RAM控制等控制参数可调

• 触屏控制；支持RS422通信接口，可远程控制

• 内置信号发生器，可输出频率、幅度可调的锯齿波信号，可输出调制信号

• 可用于10-16量级频率稳定度的参考腔锁频系统

• 操作简单，可快速锁定

• 支持各种功能形态定制

产品应用

• 吸收光谱

• 饱和吸收光谱

• 调制谱

• 调制转移谱

• PDH技术

电性能指标

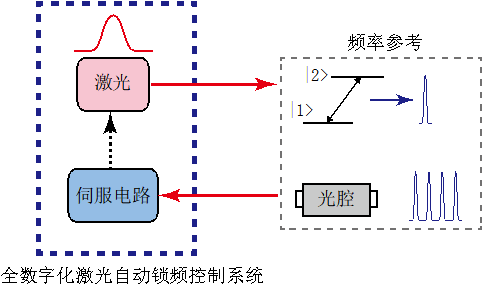

应用场景
