800G 误码测试仪 (BERTWAve E112LQ) 是一款 8 通道、高速率、 高性能的误码分析仪器 , 该仪器可同时提供 8 个通道进行误码测试，支持 硬件 FEC 功能，比软件模拟 FEC 更能体现实际传输的链路情况。每个通道 均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选，支持用户自 定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支 持定时和连续两种测试模式，产品接口使用 1.85mm 接口，后端根据所使 用线缆可灵活配置 2*8 排线 /2.92mm/2.4mm 等多种接口形式。

适用领域

• 光 收 发 模 块（QSFP-DD/OSFP/QSFP28/CFPx/ CXP）研发和生产，特别是并行 400G、800G 产品

• 光模块、有源光缆、光器件

• TOSA/ROSA、子系统研发和生产

• 系统设备供应商来料质量检验和生产

• 系统设备的安装和故障解决

• 电缆组件的性能验证

• 系统设备的生产和安装

性能特点

• 通道模式：8 个电通道接口可并行工作

• NRZ 码 型：PRBS7、PRBS9、PRBS10、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31、 PRBS49、PRBS58

• PAM4 码 型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user  defined

• NRZ 速率：10.3125Gbps,24.33Gbps,24.8832Gbps,25.78125Gbps,26.5625Gbps,27.952493Gbps,28.05 Gbps,28.125Gbps,49.7664Gbps,51.5625Gbps,53.125Gbps,56.25Gbps

• PAM4 速率： 24.8832GBd,25GBd,25.06752GBd,25.78125GBd,26.5625GBd,28.125GBd,28.9GBd,49.76 64GBd,50GBd,50.135GBd,51.5625GBd,53.125GBd,56.25GBd,57.8GBd

• 时钟：支持触发时钟分频系数

• 输出极性翻转：正常、翻转

• 发射端支持 5 TAP 预加重设置，支持输出幅值设置 ; 接收端支持 GAIN 和 CTLE 设置（自适应）

• 支持 KP4-RS（544，514）FEC 功能 ; 支持 KP4 FEC 分析界面

• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时

• 通讯接口：支持 USB，使用上位机软件控制 ; 支持 BER 曲线图显示界面

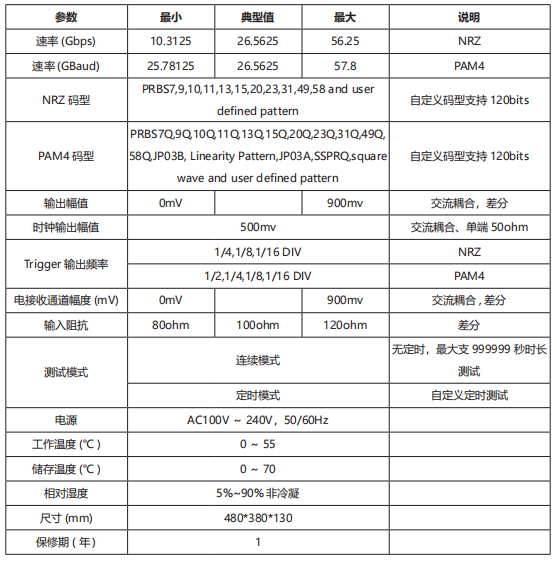

技术参数
